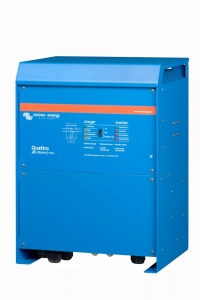

Victron Quattro 48/8000/110-100/100
Over de Victron Quattro 48/8000/110-100/100
Omvormer/lader voor 48V-systemen met twee AC-ingangen, 8000 VA en 6400 W continu bij 25 °C, 5500 W bij 40 °C, piek 16000 W, acculader 110 A, doorschakelstroom 2x 100 A, PowerControl, PowerAssist, twee AC-uitgangen, drie-fase mogelijk, IP20-behuizing
Toepassingen
Voor grotere jachten, werkschepen, off-grid woningen en bedrijfspanden met walstroom of aggregaat. Twee AC-ingangen van elk 100 A, een overname binnen 20 ms en PowerAssist leveren 6,4 kW continu op een beperkte netaansluiting.
Twee AC-ingangen met geïntegreerde overnameschakelaar
De Quattro accepteert twee onafhankelijke AC-bronnen, bijvoorbeeld het openbare net en een aggregaat, of walstroom en een aggregaat, en kiest automatisch de actieve bron. De maximale doorschakelstroom bedraagt 2x 100 A. Het AC-ingangsbereik is 187-250 VAC bij 50/60 Hz.
Twee AC-uitgangen
- AC-out-1 is onderbrekingsvrij: bij het wegvallen van net, walstroom of aggregaat neemt de omvormer de belasting binnen 20 ms over.
- AC-out-2 is alleen actief zolang er op een van de ingangen wisselspanning staat. Geschikt voor belastingen die de accubank niet mogen ontladen, zoals een boiler of airconditioning.
PowerControl en PowerAssist
Per AC-ingang is een stroomlimiet in te stellen. De Quattro houdt rekening met de overige AC-belastingen en gebruikt alleen de resterende stroom om te laden, zodat het aggregaat of de netaansluiting niet overbelast raakt. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt bij afnemende belasting weer bij.
Acculader
- Maximale laadstroom 110 A met adaptieve laadkarakteristiek.
- Absorptie 57,6 V, druppelladen 55,2 V, opslagmodus 52,8 V.
- De accutemperatuursensor wordt bij de 48V-uitvoering niet meegeleverd en is los te bestellen.
- Een laadaansluiting voor een startaccu heeft dit model niet; die is alleen aanwezig op de 12V- en 24V-uitvoeringen.
Energieopslag en zonne-energie
Dit model is gecertificeerd voor netgekoppelde energieopslag en toepasbaar in off-grid en netgekoppelde PV-installaties, samen met MPPT-laadregelaars en netgekoppelde omvormers. Met ESS-functionaliteit is eigen verbruik, back-up en laden tijdens lage stroomprijzen te combineren.
Parallel, drie-fase en splitfase
Tot 6 eenheden zijn parallel te schakelen voor een hoger uitgangsvermogen. Drie eenheden van hetzelfde type vormen een drie-fase systeem. Een splitfase-uitgang is te realiseren met een autotransformator in combinatie met een op 240 V / 60 Hz geprogrammeerde omvormer.
Configureren, monitoren en bedienen
- Basisinstellingen via DIP-schakelaars; parallel- en drie-fase systemen via VE.Bus Quick Configure en VE.Bus System Configurator.
- Off-grid, netgekoppelde en zelfconsumptie-installaties met Assistants.
- Lokaal uitlezen met een communicatiecentrum zoals de Cerbo GX of Ekrano GX, een accumonitor, een bedieningspaneel, Bluetooth, laptop of computer.
- Op afstand uitlezen en instellen via de VRM Portal - Victron Energy.
- Drie programmeerbare relais en twee general purpose poorten, onder meer voor communicatie met het battery management system van een lithiumaccubank.

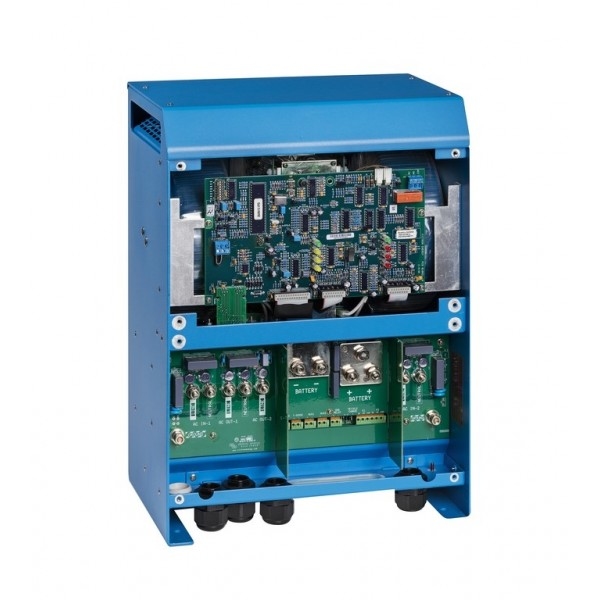

Behuizing en aansluitingen
- Aluminium behuizing, RAL 5012, IP20, vervuilingsgraad 2, OVC III.
- Bedrijfstemperatuur -20 tot +60 °C, maximale hoogte 2000 m.
- Accu-aansluiting met vier M8-bouten, twee plus en twee min.
- 230 VAC-aansluiting met M6-bouten.
- Hulpuitgang 50 A, schakelt af zodra er geen externe AC-bron beschikbaar is. bijna te laag).
Specificaties
Nominale accuspanning: 48 V
DC-ingangsspanningsbereik: 38 - 60 V
Continu uitgangsvermogen bij 25 °C: 8000 VA / 6400 W
Continu uitgangsvermogen bij 40 °C: 5500 W
Continu uitgangsvermogen bij 65 °C: 3600 W
Piekvermogen: 16000 W
Uitgangsspanning: 230 VAC ± 2 %, 50 Hz ± 0,1 % (instelbaar op 60 Hz)
Maximale laadstroom: 110 A
Laadspanning absorptie / float / opslag: 57,6 / 55,2 / 52,8 V
Aantal AC-ingangen: 2
Maximale doorschakelstroom: 2x 100 A
AC-ingangsbereik: 187 - 250 VAC, 50/60 Hz
Aantal AC-uitgangen: 2
Hulpuitgang AC-out-2: 50 A
Max. DC-ingangsstroom: 188 A
Max. continue uitgangsstroom: 30 A
Max. uitgangsfoutstroom: 100 A gedurende 1 s
Maximaal rendement: 96 %
Nullastvermogen: 60 W
Nullastvermogen AES / search mode: 40 W / 15 W
Programmeerbare relais: 3x
Communicatie: VE.Bus, 2x general purpose poort, remote on/off
Bedrijfstemperatuur: -20 tot +60 °C
Vochtigheid: max. 95 %, niet condenserend
Maximale hoogte: 2000 m
Behuizing: Aluminium, RAL 5012
IP-classificatie: IP20, vervuilingsgraad 2, OVC III
Accu-aansluiting: Vier M8-bouten (2 plus, 2 min)
230 VAC-aansluiting: M6-bouten
Afmetingen (h x b x d): 470 x 350 x 280 mm
Gewicht: 41 kg
Garantie: 5 jaar
