Productinformatie
Dit is een onderdeel van een APX Hoog Voltage batterij. Wanneer een APX-systeem op de grond geïnstalleerd wordt, is het noodzakelijk om deze accubasis voor de Growatt APX-hoogspanningsaccu aan te schaffen. De vier poten geven de mogelijkheid om de batterij zo te verstellen dat deze stevig en stabiel wordt vastgehouden op elke relatief vlakke grond.

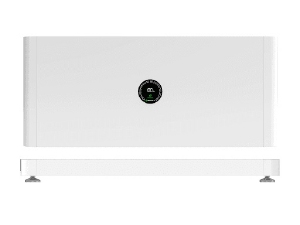

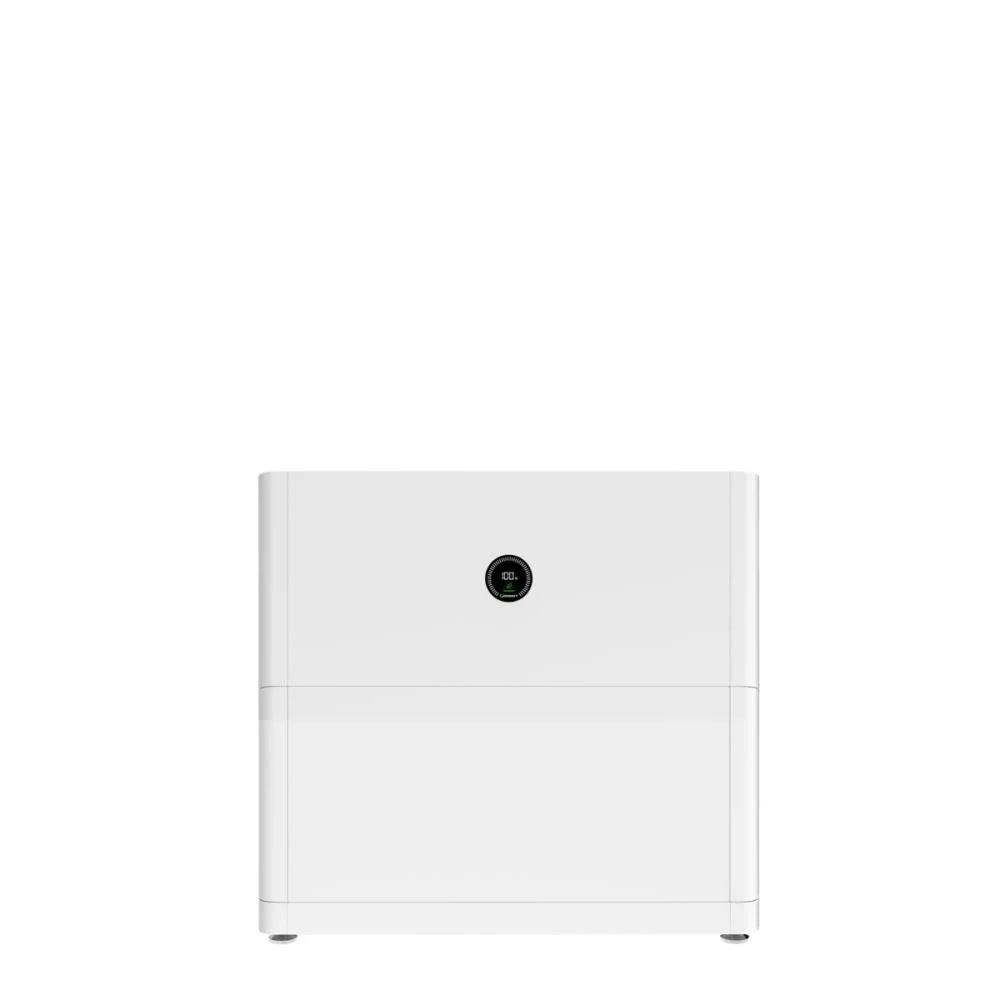

De Growatt APX 98034-P2 + Base bundel bevat de kern vermogensmodule (BMS) en het batterijbasisplatform. Dit vormt het intelligente hart en de fysieke fundering van het modulaire hoogspanningsbatterijsysteem van Growatt. Deze configuratie is ontworpen voor integratie met de Growatt MOD 3–10KTL3-XH (3-fase hybride omvormer) en de Growatt MID 11–30KTL3-XH (3-fase hybride omvormer) en ondersteunt een totale batterijcapaciteit tussen 5 en 30 kWh, afhankelijk van het aantal gebruikte APX 5.0P-B1 batterijmodules.
Het geïntegreerde BMS bewaakt en optimaliseert continu de prestaties van de aangesloten batterijen. Het regelt laad- en ontlaadprocessen, beschermt tegen overbelasting en kortsluiting en verlengt de levensduur van de batterijmodules. Dankzij real-time monitoring hebben gebruikers altijd inzicht in de status, capaciteit en gezondheid van het systeem.
De Base biedt een stabiele en duurzame constructie die essentieel is voor het veilig opbouwen van de Growatt APX-accu’s. Dit maakt de installatie eenvoudig en overzichtelijk, terwijl de compatibiliteit met de MOD en MID XH-serie een naadloze integratie garandeert. Geschikt voor zowel residentiële als commerciële toepassingen en daarmee een toekomstbestendige keuze voor duurzame energieopslag.
Vermogensmodule (APX 98034-P2) – Intelligente systeemaansturing
- Essentieel voor de werking van Growatt APX hoogspanningsbatterijsystemen
- Compatibele omvormers:
- Growatt MOD 3–10KTL3-XH (3-fase hybride omvormer)
- Growatt MID 11–30KTL3-XH (3-fase hybride omvormer)
- Schaalbare batterijconfiguratie:
- 1–6 APX 5.0P-B1 batterijmodules per cluster (totaal 5 tot 30 kWh per cluster)
- Ondersteunt dual-cluster installaties met twee BMS-units voor een capaciteit tot 60 kWh in combinatie met de MID-XH serie
- Max. laad/ontlaadvermogen: tot 15 kW (afhankelijk van omvormer)
- Optimalisatie op pack-niveau: Soft-switching technologie maakt onafhankelijke laad- en ontlaadcycli per module mogelijk
- Mix-en-match functionaliteit: Combineer nieuwe en oude batterijmodules in één stack
- Geavanceerde beveiligingsfuncties:
- Actieve BMS per module
- Ingebouwde aerosolbrandbeveiliging
- Vervangbare systeemzekering
- Duurzame IP66-behuizing geschikt voor binnen- en buiteninstallatie
Batterijbasis – Stabiliteit & Installatie
- Modulair ondersteuningsplatform: Maakt stapeling van 1–4 batterijmodules per basis mogelijk.
- Eenvoudige installatie: Zorgt voor juiste afstand, ventilatie en stevige positionering.
- Uitbreidbaar: Twee bases kunnen gekoppeld worden voor meer dan vier batterijmodules.
- Ontworpen voor stabiliteit: Geschikt voor verticale stapeling en lange termijn veiligheid.
Veelzijdige toepassing:
Het Growatt APX 98034-P2 BMS-systeem is een sleutelcomponent voor de APX HV batterij en biedt een flexibele capaciteitsbereik van 5kWh tot 30kWh. Het is ontworpen om compatibel te zijn met de MOD en MID-XH omvormer serie, wat het ideaal maakt voor verschillende residentiële en commerciële energieopslag toepassingen. Het systeem ondersteunt een eenvoudige installatie met een modulair en stapelbaar ontwerp, wat een probleemloze installatie garandeert.
Betrouwbaarheid en prestaties:
De APX 98034-P2 zorgt voor hoge betrouwbaarheid met zijn IP66-classificatie, geschikt voor zowel binnen- als buiteninstallaties. Het ondersteunt module-niveau energieoptimalisatie, waardoor nieuwe en oude batterijen binnen hetzelfde systeem gemengd kunnen worden. Het systeem is gebouwd met een lange levensduur in gedachten en wordt ondersteund door een garantie van 10 jaar, wat gemoedsrust biedt aan gebruikers.
Eenvoudige installatie en monitoring:
Ontworpen voor een eenvoudige installatie, bevat het APX 98034-P2 BMS-systeem een basis voor de batterij en integreert het naadloos met de APX HV batterijmodules. Het systeem heeft een gebruiksvriendelijk ontwerp dat de installatie en het onderhoud vereenvoudigt.
Verschillen tussen P0-, P1- en P2-BMS-systemen:
De APX 55027-P0 dient als het primaire BMS-systeem met basissupport voor de APX HV-batterij. In tegenstelling hiermee zijn de modellen APX 98020-P1 en APX 98034-P2 ontworpen om de compatibiliteit en functionaliteit met verschillende configuraties te verbeteren. De APX 98020-P1 en APX 98034-P2 zijn compatibel met de MOD-XH (BP) omvormer serie, terwijl de APX 98034-P2 ook compatibel is met de MID-XH omvormer serie.
Voor systemen met 1-6 batterijenmodules is de APX 98020-P1 geschikt, terwijl voor systemen met 4-6 batterijenmodules die de MOD-XH serie gebruiken, de APX 98034-P2 wordt aanbevolen. De APX 98034-P2 kan een maximale systeemlaad-/ontlaadvermogen van 10kW ondersteunen wanneer de batterijen capaciteit 20kWh overschrijdt en wordt gebruikt met de MOD 10KTL3-XH.
Bijbehorende artikelen:
- 1x Growatt - APX Battery Base (Voetstuk)
- Minimaal 1 tot maximaal 6x Growatt APX 5.0P-B1 Batterijmodules.
- 1x Growatt - APX 98034-P2 Batterij Management Systeem (BMS).
- 1x Growatt - APX 5.0P HV Batterij Kabelset.
