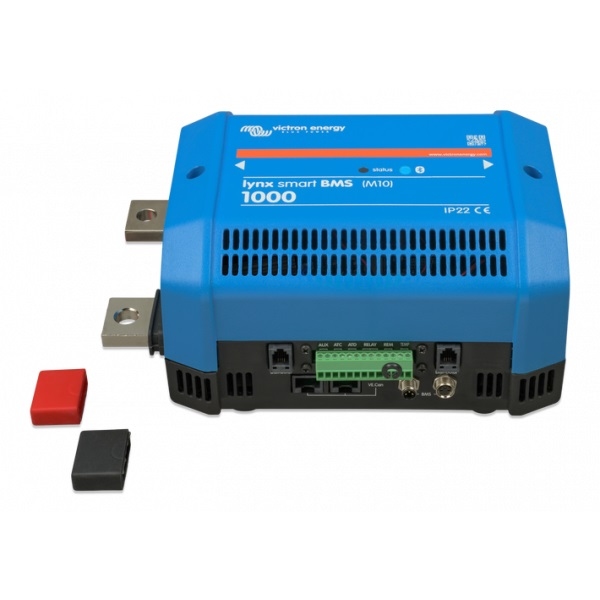

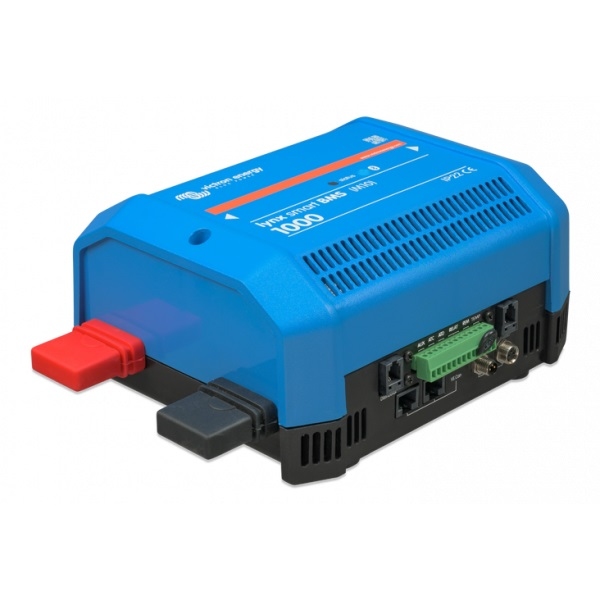

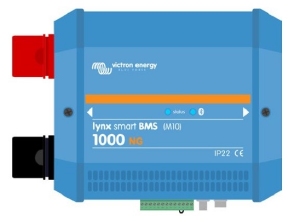

Victron Lynx Smart BMS 1000 NG (M10)
Over de Victron Lynx Smart BMS 1000 NG (M10)
Battery management system met ingebouwde 1000 A contactor en accumonitor voor Victron Lithium NG accu's, onderdeel van het Lynx-verdeelsysteem, M10-rails, 12, 24 en 48 V, tot 50 accu's in één systeem, VE.Can, RJ10 en ingebouwde Bluetooth Smart.
Toepassingen
De opvolger voor installaties met Victron Lithium NG accu's, tot 50 accu's in één systeem. Voor grote jachten, bedrijfsvaart en off-grid opslag waar de accubank in fasen groeit en de opslagcapaciteit fors kan oplopen.
Vier functies in één module
- Battery management system voor Victron Lithium NG accu's op LiFePO4-basis
- Ingebouwde contactor van 1000 A continu, 1200 A gedurende vijf minuten
- Accumonitor met laadtoestand, spanning, stroom en verbruikte ampère-uren
- Plus- en minrail als onderdeel van het modulaire Lynx-verdeelsysteem
Tot 50 accu's
Waar de voorganger tot 20 accu's ondersteunt, gaat deze uitvoering tot 50 accu's in serie en parallel. Daarmee zijn 12, 24 en 48 V systemen op te bouwen met een opslagcapaciteit die ver boven een gebruikelijke jachtinstallatie uitkomt.
Beveiliging en pre alarm
De BMS bewaakt cel- en accuspanning en schakelt de contactor uit voordat schade ontstaat. Het pre alarm waarschuwt ruim vóór het afschakelen, zodat de gebruiker nog kan ingrijpen.

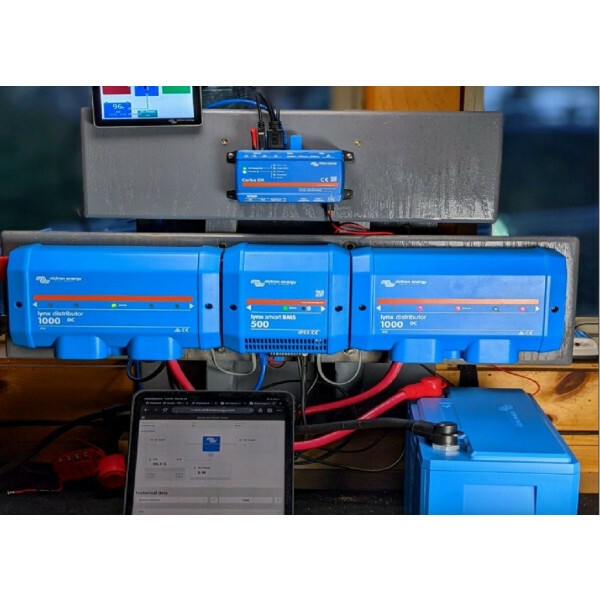

Systeemintegratie
Via VE.Can sluit u de BMS aan op een GX-apparaat als communicatiecentrum; de gegevens komen daarmee ook in de VRM Portal. Een RJ10-aansluiting verbindt tot vier Lynx Distributors. Met de ingebouwde Bluetooth leest u de installatie direct uit met VictronConnect.

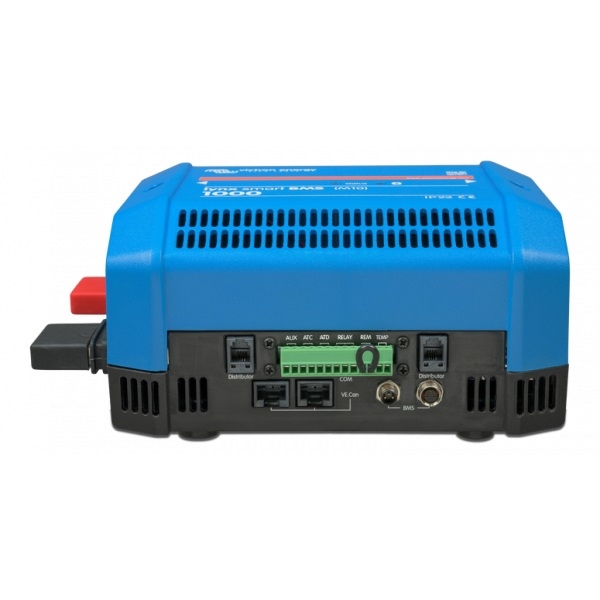

Uitvoering
- M10-railaansluitingen, aanhaalmoment 33 Nm
- Uitneembare 13-polige connector voor de in- en uitgangen
- Ronde driepolige connectoren voor de BMS-kabels
- Voor 12, 24 en 48 V systemen
Specificaties
Contactor: 1000 A continu, 1200 A gedurende 5 minuten
Systeemspanning: 12, 24 en 48 V
Geschikt voor: Victron Lithium NG accu's
Maximaal aantal accu's: 50, doorgelust
Railaansluiting: M10, aanhaalmoment 33 Nm
Communicatie: VE.Can via RJ45, RJ10 en ingebouwde Bluetooth
Aansluiting Lynx Distributor: RJ10, tot 4 stuks
Eigenverbruik ingeschakeld: Circa 4,2 W, 350 mA bij 12 V
Eigenverbruik stand-by: Circa 0,6 W
Bedrijfstemperatuur: -40 tot +60 °C
Beschermingsklasse: IP22
Afmetingen (h x b x d): 230 x 180 x 100 mm
Gewicht: 2,7 kg
Normen: EN-IEC 63000:2018, EN-IEC 61000-6-3
